D50-200 ESTENSIMETRO TELESCOPICO Corsa 45 mm

D50-200 è un estensimetro con un design modulare a funzionamento
telescopico.

È adatto per determinare il modulo di Young ed un valore di allungamento a rottura fino al 20% con L0=200mm.

Sono disponibili prolunghe per aumentare la base di misura.

Un sensore LVDT di alta precisione è installato all’interno del corpo telescopico.

Un amplificatore integrato converte l’uscita con un segnale 0÷10 VDC, A richiesta possibilità di conversione del segnale di uscita in 2mV/V.

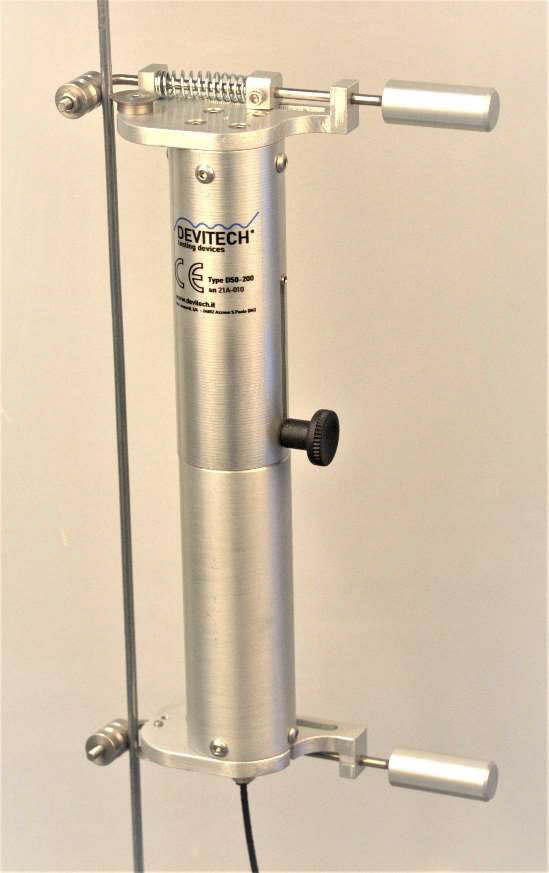

L’estensimetro deve essere installato sul campione di prova manualmente dall’operatore.

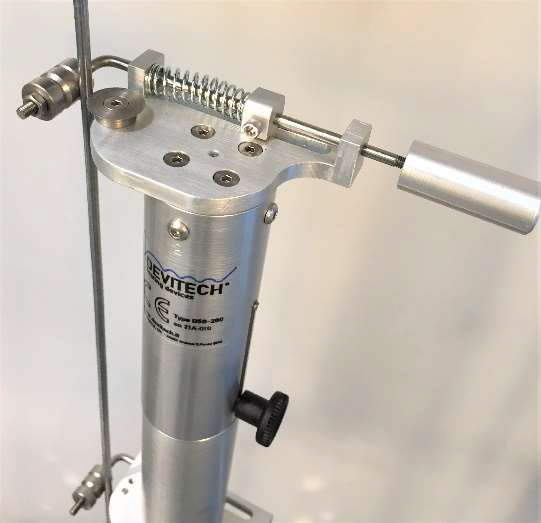

Un dispositivo meccanico permette di mantenere l’estensimetro sul campione di prova. I coltelli di presa, vengono premuti attraverso una molla pretensionata attraverso un sistema regolabile con asta filettata.

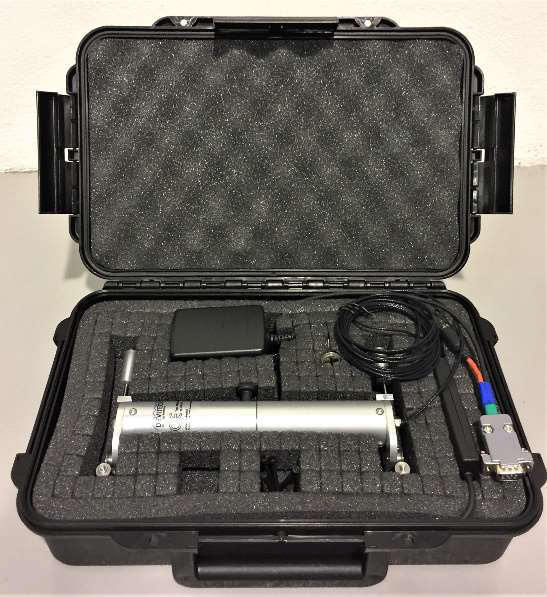

La fornitura comprende:

  • Estensimetro con base di misura L0 = 200 mm
  • Chiave esagonale
  • Alimentatore 240V AC 1ph 50/60Hz – 24 VDC

A richiesta altre basi di misura > di 200 mm

Dati tecnici

  • Campo di misura massimo: 45 mm
  • Classe di precisione per corsa ≥ 1 mm = 1 secondo ISO 9513*
  • Forza di attivazione: 190 cN
  • Principio di misura LVDT
  • Segnale di Uscita: 0÷10 VDC
  • Alimentazione 24 VDC
  • Peso: 480 gr.

* valore massimo ammissibile

Installazione su campioni di prova:
Sezione Rettangolare da 1 a 25 mm (Spessore x Larghezza)
Sezione Circolare da 1 a 25 mm (Diametro)
